海灣消防主機編碼表導出超詳細教程

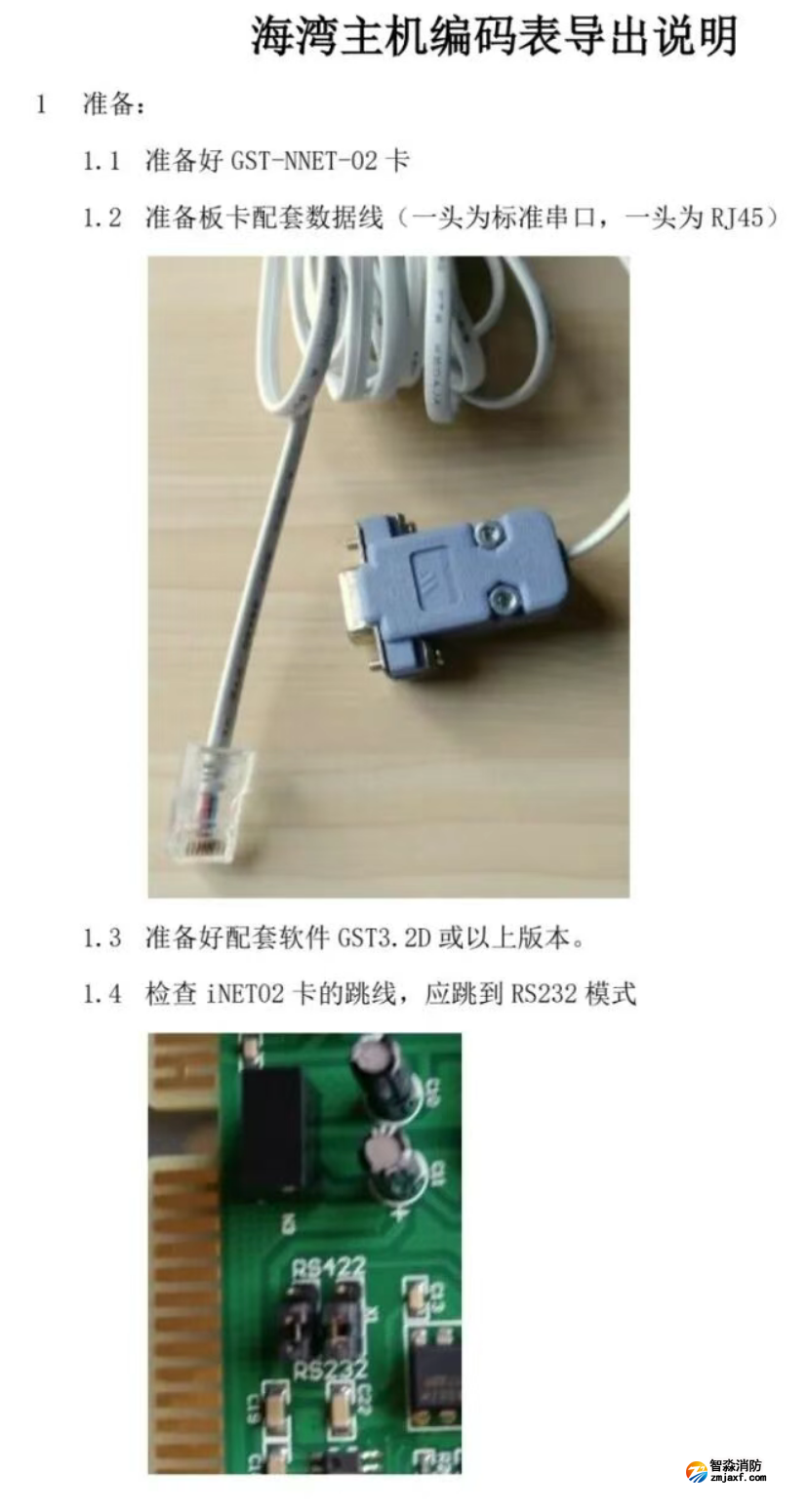

一、準備工作

硬件設備準備齊全：首先得有GST-NNET-02卡，這卡可是導出編碼表的關鍵。它就像一座橋梁，能把海灣主機和我們用來導出數據的電腦連接起來。你想想，如果沒有這座“橋”，數據可就傳不過來了。同時，還得準備好它配套的數據線，這數據線一頭是標準串口，另一頭是RJ45接口。這就好比我們要開車去一個地方，車（GST-NNET-02卡）有了，還得有合適的路（數據線），才能順利到達目的地（完成數據傳輸）。

軟件版本得合適：得準備好GST3.2D或更高版本的配套軟件。這軟件就像是一個翻譯官，能把海灣主機里那些復雜的數據變成我們能看懂的表格形式。要是軟件版本太低，就可能像一個不太懂外語的翻譯，沒辦法準確地把數據“翻譯”出來，導致我們導出的數據不準確或者根本導不出來。

卡的跳線設置好：要檢查iNET02卡的跳線，一定要把它跳到RS232模式。這就好比你要坐火車去某個城市，得把火車票上的車次和座位信息都弄準確了，才能順利上車。跳線跳到RS232模式，就是讓GST-NNET-02卡能和電腦通過串口正常溝通。

串口驅動提前裝：要是你用筆記本連接usb轉串口線，那可得提前把筆記本的串口驅動安裝好。不然，電腦就像一個聽不見別人說話的人，沒辦法和海灣主機交流。安裝好驅動后，還得記住選的串口號，這串口號就像是你家的門牌號，只有知道了準確的“門牌號”，數據才能準確地傳送到電腦里。

二、安裝GST-NNET-02卡，步驟千萬別出錯

先給主機斷電：在安裝GST-NNET-02卡之前，一定要先把海灣主機的電源斷掉。這就像你要修理電器，得先把插頭拔了，不然很容易觸電。給主機斷電，能保證我們?cè)诎惭b卡的時候不會因?yàn)椴僮鞑划?dāng)而損壞主機或者卡，也能保障我們自己的安全。

找對位置小心裝：找總線卡槽里空著的地方來安裝GST-NNET-02卡。這里要特別注意，千萬不能和原來卡板的編碼重疊了。就好比你在學校教室里找座位，不能和別人已經坐了的位置重復。

每個海灣卡板上都有撥盤和撥針，撥盤上的數字從0到9，代表個位數；撥針有四個陣腳，剛出廠的時候，“0”和“1”腳是短接的，這就表示十位數是0。

要是同一個卡槽里的板卡十位數已經編好了，那就把第二和第三針腳短接，這樣就代表十位數是1。這個編碼就像是每個人的學號，必須得獨一無二，不然主機就分不清各個卡板了。

開機注冊輸密碼：把通訊卡安裝好之后，就可以給主機開機了。主機開機后會自動開始注冊。這時候，因?yàn)樾录恿丝ò澹鳈C(jī)會要求輸入密碼確認，密碼一般是20100208 。但要注意，不同的項目現場有可能會修改密碼，要是你輸入這個密碼不對，就得問問相關的技術人員正確的密碼是多少。

三、主機和軟件都得設置好，數據才能傳得順

主機系統設置走一遍：等主機正常工作以后，我們要進入主機的【系統設置】菜單。一般這個菜單是不需要密碼就能進去的。在菜單里找到【工作方式】，選擇第一個【系統工作模式】，把它設置成【調試模式】。

這就好比你要調整電視的模式，從普通模式切換到調試模式，才能進行一些特殊的設置。設置好調試模式后就退出，接著選擇【設備注冊】，讓主機重新注冊一下。注冊完了，我們得看看是不是成功增加了通訊卡，要是沒增加，那可能前面的步驟出問題了，得檢查檢查。

運行軟件別著急：在電腦上找到GST3.2軟件解壓的目錄，找到GstCfg.exe這個程序，雙擊運行它。運行的時候會讓你輸入密碼，密碼是999 。這就像是你打開一個帶鎖的箱子，得有正確的鑰匙（密碼）才能打開。

串口設置要準確：軟件打開后，點擊串口設置這個選項。這里要選對筆記本和主機連接的串口，就是之前安裝驅動的時候記住的那個串口號。選對了串口，數據才能從主機順利地傳輸?shù)诫娔X里，要是選錯了，就像寄信的時候把地址寫錯了，信就送不到地方。

新建工程起個名：點擊工程管理，選擇新建工程。這時候會彈出一個框，讓你輸入工程名字，比如說你可以輸入“云棲會展中心二期”。這個名字就像是給一個文件夾取個名字，方便你以后找到這個工程的數據。

添加控制器選對型號：在新建的工程里，用鼠標右鍵點擊，選擇添加控制器。然后在彈出的一堆控制器型號里，找到GST5000火災報警控制器，選中它。這就好比你在一堆玩具里找到你想要的那個玩具，選對了控制器型號，軟件才能和海灣主機對上號，進行后續的操作。

設置控制器參數別亂改：點擊左側工程管理里找到新建的工程路徑，然后找到剛剛添加的GST5000火災報警控制器。

在界面的右側，把控制器地址選擇為主機1，其他的選項都保持原來的樣子，別動它們。這是因?yàn)檫@些默認設置是為了不影響現有的消防主機系統。

特別要記住，只能點擊上傳，上傳的意思就是把消防主機的數據傳到我們的電腦里。千萬不能點擊下載，下載就是把電腦里的數據傳到消防主機，要是點錯了，可能會把主機里原來正確的數據給覆蓋掉，造成嚴重的后果。點擊上傳后，就等著數據傳輸完成，傳輸完了軟件界面會有相應的顯示。

四、導出數據很簡單，幾步操作就搞定

在左側根目錄下找到火災報警控制器，用鼠標右鍵點擊它，會彈出一個菜單，選擇導出excel表格這個選項。接著會讓你輸入保存文件的名字，你就給文件取個好記的名字，比如“云棲會展中心二期海灣主機編碼表”，然后點擊保存，這樣海灣主機編碼表就成功導出到你的電腦里啦。

五、多主機情況也不怕，重復步驟就行啦

要是有好幾臺主機，我們用筆記本直連的方式一次只能獲取一臺主機的信息。要是還想獲取第二臺主機的信息，就得把nnet02卡從第一臺主機里取出來，插到第二臺主機相應的空槽位里。

然后按照前面說的那些步驟，重新來一遍，從安裝卡開始，到設置主機和軟件，再到最后導出數據。每臺主機都得這樣單獨操作，雖然有點麻煩，但是為了獲取準確的編碼表信息，這些步驟可不能偷懶哦。

按照上面這些詳細的步驟，一步一步來操作，就能順利地把海灣主機編碼表導出來啦。在操作的過程中，要是遇到什么問題，別著急，仔細檢查每一個步驟^_^
