海灣GST-QKP01氣體滅火控制盤與現場設備、鋼瓶及消防主機聯網接線

       海灣GST-QKP01氣體滅火控制盤可配接火災探測器（感煙、感溫、火焰）、手動報警按鈕、緊急啟/停按鈕、聲光警報器、氣體噴灑指示燈、手自動轉換開關以及輸出模塊等，具有火災探測和氣體滅火控制功能，可實現1個防火區的火災報警和氣體滅火控制。

簡單就是說GST-QKP01其實也帶有火災報警的功能，可以直接帶探測器、手報。這其實不是必備的，如同樣海灣消防的GST-QKP04氣體滅火控制器2區、4區就不行，無法直接接火探探測器、手報之類的，一定需要火災報警控制器。

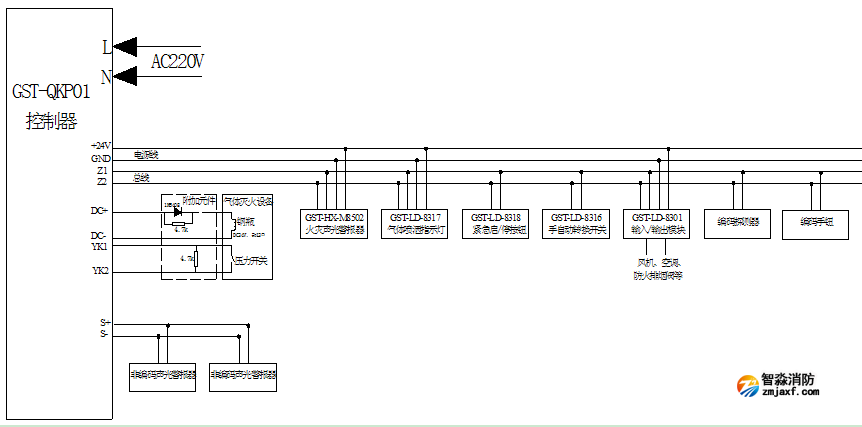

海灣GST-QKP01氣體滅火控制器與現場設備接線的典型接法如下圖1：

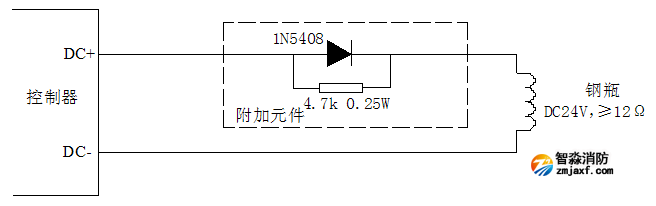

        海灣GST-QKP01驅動鋼瓶電磁閥輸出的布線方式如圖2所示。附加元件應置于線路的末端、接近鋼瓶電磁閥處。反饋信號接氣體滅火控制器的YK1、YK2端子。

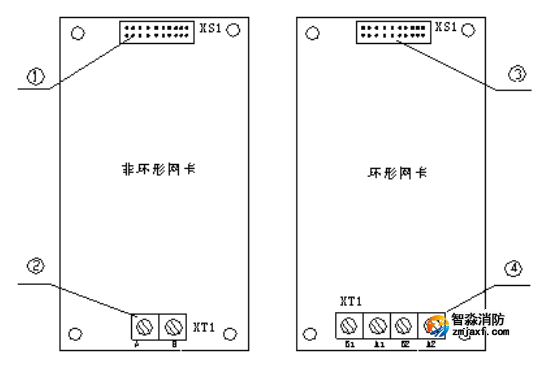

       海灣GST-QKP01可通過本地網卡與海灣消防的火災報警控制器（聯動型）聯網，本地網卡分兩種，結構示意圖如下圖3所示，看②、④處接線端子數量就可以明顯分辨出。

　?、?、③：20P數據線，接GST-QKP01控制器主板。

　?、凇ⅱ埽篟S-485網絡通訊線（A、B）。

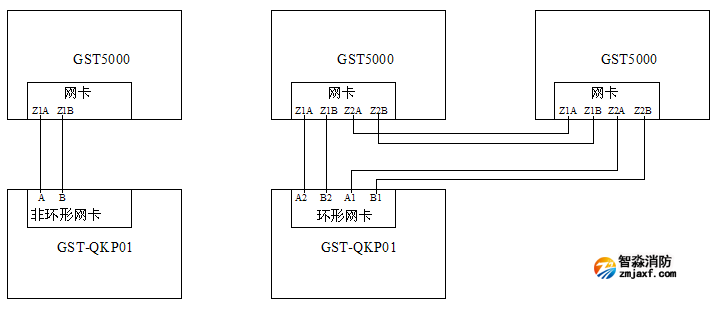

組成GST控制網絡時GST-QKP01本地網卡的通訊線端子均接入RS-485網絡總線，圖4為GST-QKP01兩種本地網卡分別與GST5000火災報警控制器（GST5000為例）聯網接線示意圖。

環形聯網，即使某一處的線路出現故障斷路了，也不影響整個系統的聯網通訊，比較適合要求高的場所。
