測試水壓圖

室外消防給水系統按消防水壓要求分高壓消防給水系統，臨時高壓消防給水系統和低壓消防給水系統。

1．高壓消防給水系統：

高壓消防給水系統管網內經常維持足夠高的壓力，火場上不需要使用消防車或其他移動式消防水泵加壓，從消火栓直接接出水帶、水槍就能滅火。采用這種給水系統時，其管網內的壓力，應保持生產、生活和消防用水量達到最大且水槍布置在保護范圍內任何建筑物的最高處時，水槍的充實水柱不應小于10m。

2．臨時高壓消防給水系統：

臨時高壓消防給水系統管網內平時壓力不高，在泵站（房）內設置高壓消防水泵，一旦發生火災，立刻啟動

3．低壓消防給水系統：

低壓消防給水系統管網內壓力較低，火場上滅火時水槍所需要的壓力，由消防車或其他移動式消防水泵加壓形成。采用這種給水系統時，其管網的壓力保證滅火時最不利點消火栓的水壓不小于10米水柱（從地面算起）。

根據用途

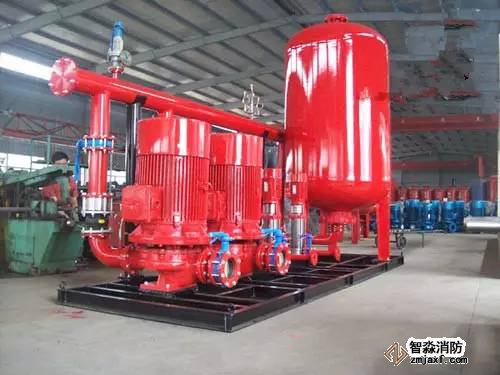

消防給水設備圖

室外消防給水系統按用途分為生活、消防合用給水系統，生產、消防合用給水系統，生產、生活消防合用給水系統、獨立的消防給水系統。

1.生活、消防合用給水系統：

城鎮、居住區和企事業單位廣泛采用生活、消防合用給水系統。這樣，管網內的水經常保持流動狀態，水質不易變壞，而且投資上比較經濟，同時便于日常檢查和保養，消防給水較安全可靠。采用這種給水系統，當生活用水達到最大小時用水量時，仍應保證供給全部消防用水量。

2．生產、消防合用給水系統：

在某些工業企業內，采用生產、消防合用給水系統。采用這種給水系統，當生產用水量達到最大用水量時，仍應保證全部消防用水量，而且要求當使用消防用水最大時不致因水壓降低而引起生產事故，生產設備檢修時也不致造成消防用水中斷。由于生產用水與消防用水的水壓要求往往相差很大，在使用消防用水時可能影響生產用水，另外有些工業企業用水又有特殊要求。所以在工業企業內較少采用生產、消防合用給水系統。當生產用水采用獨立給水系統時，在不引起生產事故的前提下，可在生產管網上設置必要的消火栓，作為消防備用水源，或?qū)⑸a(chǎn)給水管網與消防給水管網相連接，作為消防的第二水源，但生產用水轉換成消防用水的閥門不應超過兩個，且開啟閥門的時間不應超過5min以利及時供應火場消防用水。

3．生活、生產和消防合用給水系統：

大中城鎮的給水系統基本上都是生活、生產和消防合用給水系統。采用這種給水系統有時可以節約大量投資，符合我國國民經濟的發展方針。從維護使用方面看，這種系統也比較安全可靠，當生活和生產用水量很大，而消防用水量不大時宜采用這種給水系統，生產、生活和消防合用的給水系統，要求當生產、生活用水達到了最大小時用水量時（淋浴用水量可按15%計算，澆灑及洗刷用水量可不計算在內），仍應保持室內和室外消防用水量，消防用水量按最大秒流量計算。

4．獨立的消防給水系統：

當工業企業內生產、生活用水量較小而消防水量較大，合并在一起不經濟時，或者三種用水合并在一起技術上不可能時，或者是生產用水可能被易燃、可燃液體污染時，常采用獨立的消防給水系統。設置有高壓帶架水槍、水噴霧消防設施等的消防給水系統基本上也都是獨立的消防給水系統。

管網布置

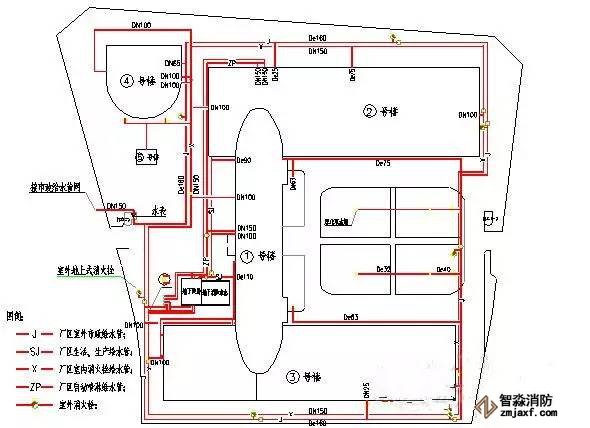

環狀管網圖

室外消防給水系統按管網布置形式分為環狀管網給水系統和枝狀管網給水系統。

1．環狀管網給水系統：

在平面布置上，形成若干閉合環的管網給水系統，稱為環狀管網給水系統。由于環狀管網的干線彼此相通，水流四通八達，供水安全可靠，并且其供水能力比枝狀管網供水能力大1.5-2.0倍（在管徑和水壓相同的條件下），因此，在一般情況下，凡擔負有消防給水任務的給水系統管網，均應布置成環狀管網，以確保消防給水。

2．枝狀管網消防給水系統：

管網在平面布置上，干線成樹枝狀，分枝后干線彼此無聯系的管網給水系統，稱為枝狀管網給水系統。由于枝狀管網內，水流從水源地向用水單一方向流動，當某段管網檢修或損壞時，其下游就無水，將會造成火場供水中斷，因此，消防給水系統不應采用枝狀管網消防給水系統。在城鎮建設的初期，輸水干管要一次形成環狀管網有困難時，可允許采用枝狀管網，但在重點保護部位應設置消防水池，并應考慮今后有形成環狀管網的可能。

室外消火栓

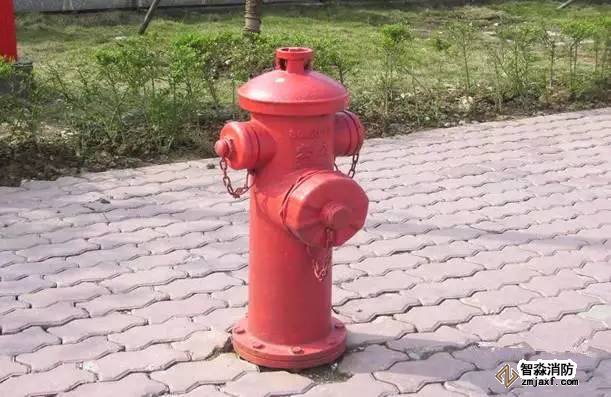

室外消火栓圖

1．室外消火栓按設置條件分為地上消火栓和地下消火栓。

（1）地上消火栓：地上消火栓部分露出地面，具有目標明顯、易于尋找、出水操作方便等特點，適應于氣溫較高地區，但地上消火栓容易凍結、易損壞，有些場合妨礙交通，影響市容。有兩種型號，一種是SS100，另一種是SS150。

（2）地下消火栓：地下消火栓設置在消火栓井內，具有不易凍結、不易損壞、便利交通等優點，適應于北方寒冷地區使用。但地下消火栓操作不便，目標不明顯，因此，要求在地下消火栓旁設置明顯標志。地下消火栓有三種型號，分別為SX65、SX100和SX65-10。

2．室外消火栓按壓力分為低壓消火栓和高壓消火栓

（1）低壓消火栓：室外低壓消防給水系統的管網上設置的消火栓，稱為低壓消火栓。低壓消火栓是供應火場消防車用水的供水設備。

（2）高壓消火栓：室外高壓或臨時高壓消防給水系統的管網上設置的消火栓，稱為高壓消火栓。高壓消火栓直接出水帶、水槍就可進行滅火，不需消防車或其他移動式消防水泵加壓。
