海灣GST-LD-8360H型輸入模塊接線安裝技術

特點

海灣GST-LD-8360H輸入模塊，用于接收消防聯動設備輸入的常開或常閉開關量信號，并將聯動信息

傳回火災報警控制器（聯動型）。主要用于配接現場各種主動型設備如水流指示器、壓力開關、位置

開關、信號閥及能夠送回開關信號的外部聯動設備等。這些設備動作后，輸出的動作信號可由模塊

通過信號二總線送入火災報警控制器，產生報警，并可通過火災報警控制器來聯動其它相關設備動作。

采用 32 位 ARM 微處理器實現信號處理，用數字信號與控制器進行通信，工作穩定可靠，對電

磁干擾有良好的抑制能力。

模塊為兩線制低功耗設計，無需外加 24V 供電供電。

模塊具有兩路輸入接口，可同時檢測兩路輸入信號，可編寫兩個地址點，可以替代兩個GST-LD-8300B 型輸入模塊。

輸入信號隔離檢測，抗干擾能力強。

可采用電子編碼器現場完成編碼設置。

主要技術指標

(1) 工作電壓：

信號總線電壓：總線 24V 允許范圍： 16V～28V

(2) 工作電流:

總線監視電流≤0.36mA 總線啟動電流≤0.58mA

(3) 輸入方式：常開檢線時線路發生斷路（短路為動作信號）、常閉檢線輸入時輸入線路發生短路（斷

路為動作信號），模塊將向控制器發送故障信號, 出廠設置兩路輸入均為常開檢線

(4) 線制：與火災報警控制器的信號二總線無極性連接

(5) 使用環境：

溫 度：-10℃～+55℃，相對濕度≤95%，不凝露

(6) 外形尺寸：86mm×86mm×41mm（帶底殼）

(7) 外殼防護等級：IP30

結構特征、安裝與布線

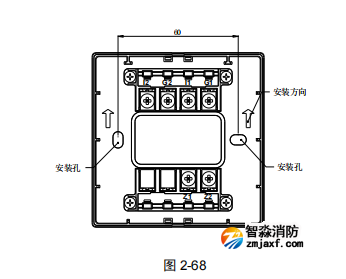

模塊的外形尺寸及結構與 GST-LD-8301A 型輸入/輸出模塊相同，安裝方法也相同，其對外端子

示意圖如圖 2- 68：

Z1、Z2：接控制器兩總線，無極性

I1、G1：輸入端口 1，與設備的無源常開觸點（設備動作閉合報警型）連接；也可通過電子編碼

器設置為常閉輸入；

I2、G2：輸入端口 2，與設備的無源常開觸點（設備動作閉合報警型）連接；也可通過電子編碼

器設置為常閉輸入；

布線要求：信號總線 Z1、Z2 采用 RVS 型雙絞線，截面積≥1.0mm2；I1、G1、I2、G2 采用 RV

線，截面積≥1.0mm2。布線應與動力電纜、高低壓配電電纜等不同電壓等級的電纜分開布置，不能

布設在同一穿線管或線槽內。

 應用方法

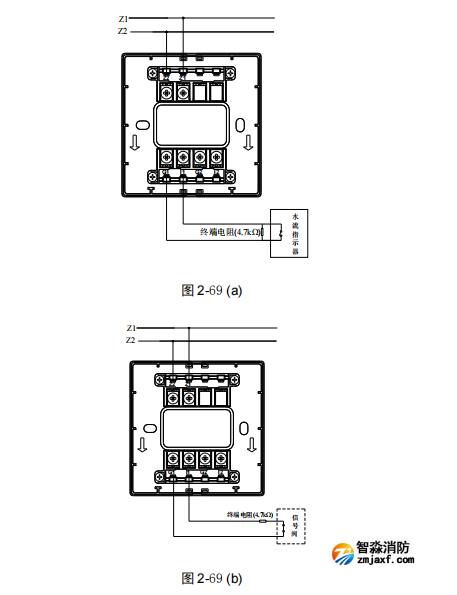

(1) 模塊與具有常開無源觸點的現場設備（以水流指示器為例）連接方法如圖 2-69(a)所示（以輸入端口1 為例）。

(2) 模塊與具有常閉無源觸點的現場設備（以信號閥為例）連接方法如圖 2-69(b)所示（以輸入端口 1 為例）。

(3) 模塊配置成單地址時輸入端口 1 正常工作，輸入端口 2 不檢線，處于懸空狀態即可。
