海灣GST-HX-320B型火災聲光警報器接線安裝技術

特點

海灣GST-HX-320B火災聲光警報器(以下簡稱警報器)，用于在火災發生時提醒現場人員注意。警報

器是一種安裝在現場的聲光報警設備，當現場發生火災并被確認后，可由消防控制中心的火災報警

控制器啟動。啟動后警報器發出強烈的聲光信號，以達到提醒現場人員注意的目的。

主要技術指標

 （1）工作電壓：

信號總線電壓：DC24V 允許范圍：16V~28V

 （2）工作電流：

總線監視電流≤0.25mA

總線啟動電流≤5mA

（3）閃光頻率：1.1Hz～1.7Hz

（4）火警聲調聲壓級： 80dB～115dB（正前方 3m 水平處（A 計權））

嘀嘀聲調聲壓級： 80dB～115dB（正前方 3m 水平處（A 計權））

（5）變調周期：3.5s～4.8s（火警聲）/0.6s～1.0s（嘀嘀聲）

（6）編碼方式：采用電子編碼方式，占一個總線編碼點，編碼范圍可在 1～242 之間任意設定

（7）線制：兩線制，與控制器采用無極性信號二總線連接

（8）使用環境：

溫 度：-10℃～+55℃

相對濕度≤95%，不凝露

（9）倉儲條件：

溫度：-20℃~60℃

濕度：0~95%，不凝露

（10）使用場所：室內

（11）外形尺寸：121mm×91mm×52mm（帶底殼）

（12）殼體材料和顏色：塑料/白色，正面鑲有透明光罩/紅色

（13）外殼防護等級：IP41

（14）重量：約 135g (帶底殼)

（15）安裝孔距：60mm

（16）執行標準：GB 26851-2011

結構特征、安裝與布線

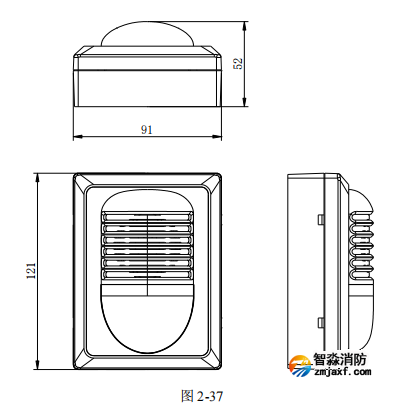

警報器外形示意圖如圖 2-37 所示。

警告：安裝設備之前，請切斷回路的電源并確認全部底殼已安裝牢靠且每一個底殼的連接線準確無誤。

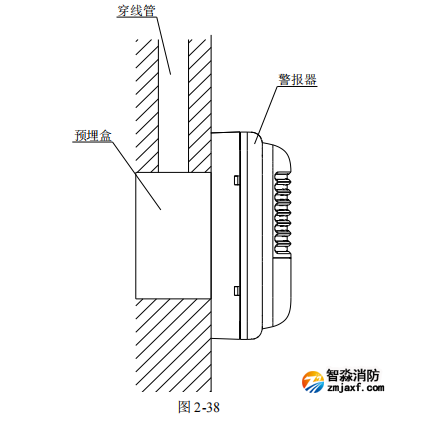

警報器安裝前應首先檢查外殼是否完好無損，標識是否齊全。警報器底殼與警報器之間采用插接方式，安裝時為明裝，可安裝在 86H50 型標準預埋盒上，安裝示意圖如圖 2-38 所示。

安裝底殼時應注意方向，底殼及端子示意圖如圖 2-39。

其中：Z1、Z2：接控制器信號總線，無極性；

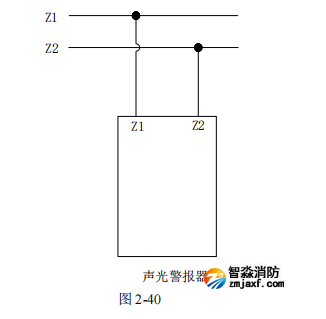

警報器信號總線的接線示意圖如圖 2-40 所示。
