特點

海灣GST-BF003M型點型可燃?xì)怏w探測器是一種安裝在爆炸性危險環境的氣體探測設備，它將現場的 可燃?xì)怏w濃度轉換成數字信號并傳送到位于安全區的 GST 系列可燃?xì)怏w報警控制器，以達到監測現 場可燃?xì)怏w濃度的目的。本產品符合 GB 3836.1‐2010 爆炸性環境第 1 部分：設備通用要求 GB 3836.2‐2010 爆炸性環境第 2 部分：由隔爆外殼“d”保護的設備及 GB15322.1《可燃?xì)怏w探測器第 1 部分：測量范圍為 0～ LEL 的點型可燃?xì)怏w探測器》等標準的要求。

海灣GST-BF003M 型點型可燃?xì)怏w探測器通過四芯電纜與處在安全區的 GST 系列可燃?xì)怏w報警控制器 連接，其中兩根線為 DC24V 電源線，另兩根為總線。本探測器防爆標志為 ExdⅡCT6 Gb，適用于石 油、化工、機械、醫藥、儲運等行業爆炸危險環境的 1 區和 2 區，不適用于 0 區及煤礦井下環境。 本探測器可用于室外環境。

主要技術指標

(1) 工作電壓：信號總線電壓：總線 24V 允許范圍：16V～28V  電源總線電壓：DC24V 允許范圍：DC12V～DC28V

(2) 工作電流  信號總線監視電流≤2mA  信號總線報警電流≤3mA  電源總線電流≤40mA

(3) 傳感原理：催化燃燒

(4) 取樣方式：自然擴散

(5) 檢測范圍：0～55%LEL

(6) 線制：四線——兩根 DC24V 電源線，兩根為總線

(7) 檢測氣體：天然氣或液化石油氣

(8) 使用環境：溫度：－40℃～＋60℃  相對濕度≤95%，不結露

(9) 外殼防護等級：IP63（安裝專用傳感器防護罩后可達到 IP65）

(10) 防爆標志：Ex d IIC T6 Gb (11) 防爆合格證號：CE16.1463

結構特征、安裝與布線

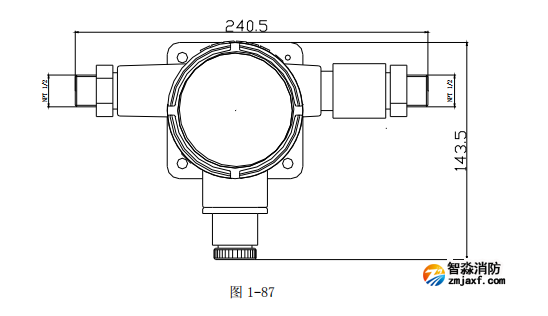

海灣GST-BF003M 型點型可燃?xì)怏w探測器外形示意圖如圖 1-87 所示，接線端子示意圖如圖 1-88 所示。

其中:

Z1、Z2：接可燃?xì)怏w報警控制器信號二總線，無極性

D1、D2：DC24V 電源輸入端子，無極性：探測器機殼保護地端子，可接屏蔽電纜屏蔽層

布線及安裝要求:

海灣GST-BF003M型點型可燃?xì)怏w探測器安裝方式有兩種，一種是安裝到鋼管上，另一種是安裝到墻 上。當被探測氣體比空氣重時，探測器應安裝在低處；反之，則應安裝在高處。在室外安裝時應加 裝防雨罩，防止雨水濺濕探測器。

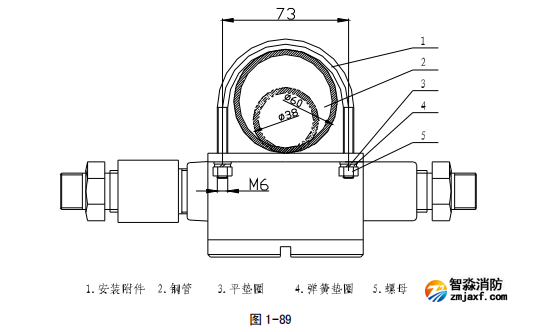

（1） 鋼管安裝利用安裝附件、兩個φ6彈墊、兩個φ6平墊和兩個M6螺母將探測器安裝到鋼管上，鋼管適用直 徑為φ38～φ60，安裝方式見圖1-89。

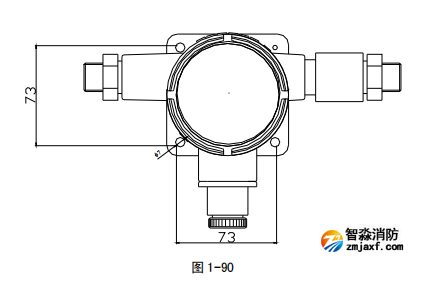

（2） 墻上安裝利用三個 M6?60 的膨脹螺栓將探測器安裝到墻上，安裝尺寸見圖 1-90。

GST-BF003M點型可燃?xì)怏w探測器必須與GST系列可燃?xì)怏w報警控制器相連構成可燃?xì)怏w監測報 警系統，連接探測器和GST系列可燃?xì)怏w報警控制器的電纜應使用耐火銅芯多股導線的電纜，在1區 和2區，線芯截面均應不小于1.0mm2 ，電纜外徑為?8mm～?10mm，所用電纜還應符合使用環境的其他 要求，如耐熱、耐腐蝕、防火等，在危險場所，電纜線需用金屬管或塑料管做外防護管。無特殊要 求時，可使用RVVP4?1.0，外徑為?10mm的屏蔽電纜。線路走向等都應符合相應爆炸危險環境的要求。

電纜線路在爆炸危險環境中嚴禁有中間接頭，在特殊情況下，電纜線必須安設中間接頭時，只允許 在2區內采用相應的防爆接線盒（BHD51-3/4B型）加以保護，方可進行中間連接。

確認本探測器是否需要串聯使用，如是串聯使用須雙向接線時，將電纜線按以上方法從探測器 另一端接入并按相同方法旋緊各部件；如本探測器不需要串聯雙向接線時，線纜只能從探測器左側 穿入探測器內部進行接線，探測器右側接線端必須用防爆堵頭（備附件）旋牢。

系統應用

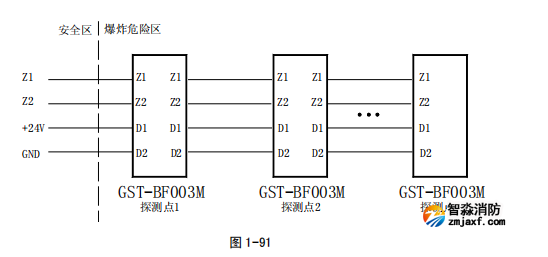

海灣GST-BF003M點型可燃?xì)怏w探測器可以和海灣公司的可燃?xì)怏w報警控制器配接構成可燃?xì)怏w報警 監控系統，控制器可以為探測器提供DC24V電源。控制器必須放置在安全區。具體接線方法如圖1-91 所示。
