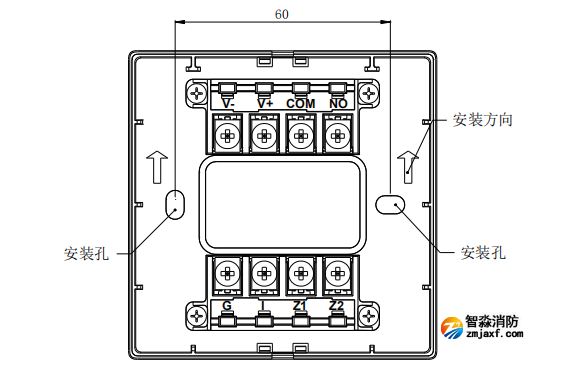

GST-LD-8365H輸入輸出模塊底座接線端子圖：

　　Z1、Z2：接控制器兩總線，無極性；

　　I、G：與被控制設備無源常開觸點連接，用于實現設備動作回答確認（也可通過電子編碼器設為常閉輸入或自回答）；

　　COM、NO：無源常開輸出端子；

　　V+、V-：有源輸出端子；配置有源輸出時，V+和COM短接，NO、V-配接被控設備（NO為正極，V-為負極）。

海灣GST-LD-8365H輸入輸出模塊接線圖：

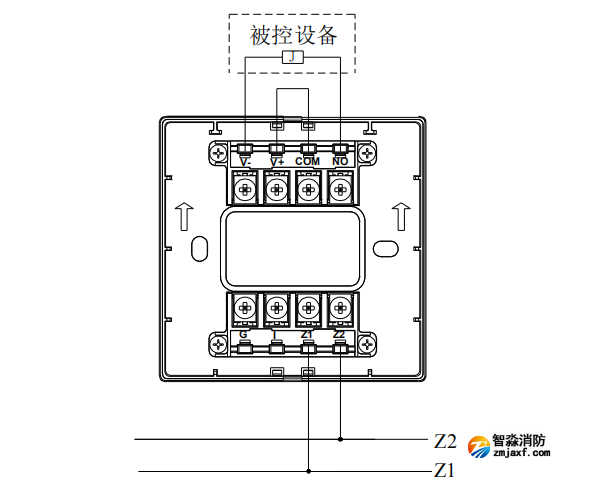

　　1）當海灣GST-LD-8365H模塊有源輸出控制設備時，一條總線回路上配接此模式模塊數量不得超過4只，輸入配置方式無變化，模塊與被控制設備接線方式如下圖所示：

有源輸出

　　注意：模塊輸出觸點只適用于控制低于48V的直流或交流，嚴禁用來控制AC220交流，以防強交流干擾信號損壞模塊或控制設備！對于需要控制AC220V的情況，可使用GST-LD-8362H輸入/輸出模塊實現。

　　2）當輸出控制電壓由被控設備提供，此時模塊無源輸出觸點控制設備，模塊與被控制設備的接線示意圖：

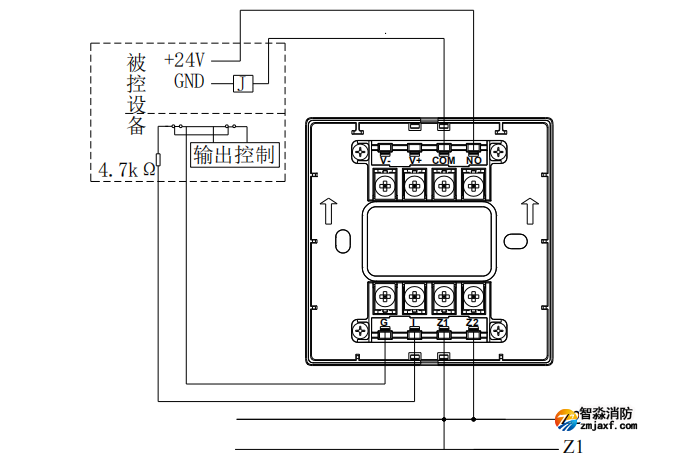

無源輸出，輸入常開檢線

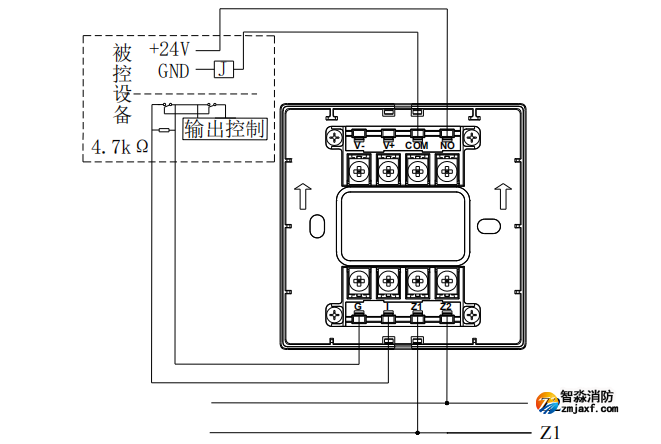

無源輸出，輸入常閉檢線

　　模塊輸入端如果設置為“常開檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須并聯一個4.7kΩ的終端電阻；模塊輸入端如果設置為“常閉檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須串聯一個4.7kΩ的終端電阻。

　　模塊輸出觸點端子COM和NO間有幾十千歐電阻，導致工作時有微弱檢線電流。部分被控設備如防火卷簾控制器、電梯控制箱等設備因其采用比較器或邏輯電平類輸入、啟動電流微小，容易受到線路或空間干擾自身產生誤動作，不建議客戶使用。如果必須使用，應參照被控設備的說明書在GST-LD-8365H模塊和被控設備間加裝中間繼電器解決。若加裝中間繼電器，應依據GB25201標準，每年應對其性能至少檢測一次，防止因灰塵聚積等外界因素導致其開關部位性能失效，如檢測時發現存在問題，須及時清理或更換，避免因此帶來被控設備失效問題。
