海灣消防應急照明和疏散指示系統設計說明

作者:海灣消防文章來源：http://www.njjjjd.com/ [大中小]

海灣消防應急照明和疏散指示系統設計說明

海灣消防應急照明和疏散指示系統符合《消防應急照明和疏散指示系統》（GB 17945-2010）國家標準，并具備國家消防電子產品質量監督檢驗中心出具的型式檢驗報告和公安部消防產品合格評定中心出具的產品型式認可證書。

1.3.1. 系統設置原則

1.3.1.1.應急照明控制器應設置于消防控制室或有人值班的場所。

1.3.1.2.應急電源應設置在消防控制室、低壓配電室、防火分區內的配電間或豎井內，設置環境應符合相關規范要求。

1.3.1.3.應急照明分配電裝置

1.3.1.4.宜設置于值班室、設備機房、電氣管道井或配電間內。

1.3.1.5.消防應急標志燈具的設置應保證疏散走道上人員在任何位置都能看到消防應急標志燈具，并應根據應用場所選擇規格適宜的標志燈具。

1.3.1.6.1.3.2.4.1.表示出口的消防應急標志燈具應設置在下列部位：

1 建筑物內的安全出口；

2 各樓層通向疏散樓梯間或防煙樓梯間前室的門口；

3 室內最遠點至房間疏散門距離超過 15m 的房間門。

1.3.1.7.1.3.2.4.2.指示疏散方向的消防應急標志燈具應設置在下列部位或場所：

1 疏散走道拐彎處；

2 地下室疏散樓梯間；

3 超過 20m 的直行走道、超過 10m 的袋形走道；

4 人防工程；

5 避難間、避難層及其他安全場所。

1.3.1.8.消防應急照明燈具應多點、均勻設置，宜嵌頂或吸頂安裝，當條件限制時可設置于走道側面墻上，其底邊距地高度宜大于 2.5m，提供的照度應符合相關規范要求。

消防應急照明燈具應設置在下列部位：

1 疏散走道交叉處、拐彎處、臺階處；

2 連廊的連接處；

3 自動扶梯上方或側上方；

4 指定的出口；

5 安全出口外面及附近區域。

1.3.2. 海灣應急照明設備選型

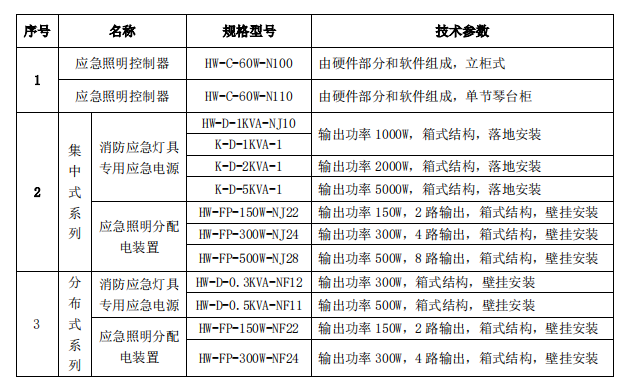

1．海灣應急照明控制器、消防應急燈具專用應急電源、應急照明分配電裝置

注意：應急電源和分配電配接時，同一系列之間設備可以進行配接，不同系列之間不能進行配接。

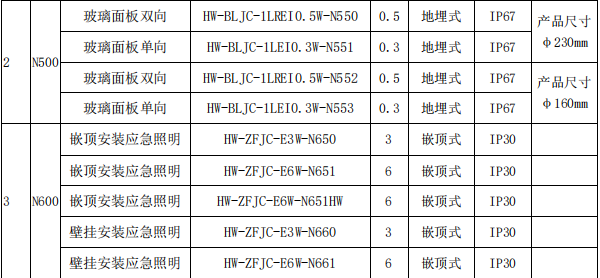

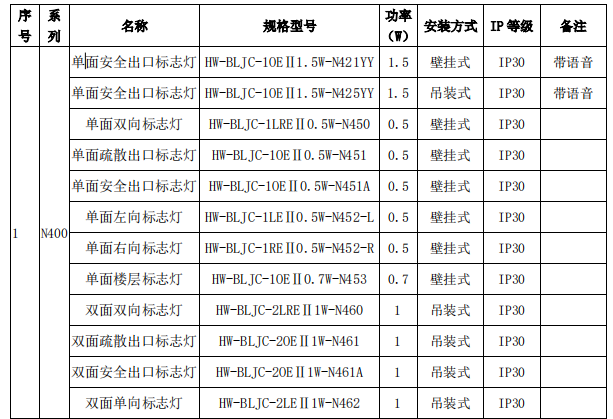

2．海灣集中電源集中控制型消防應急標志燈具、應急照明燈具

1.3.3. 海灣消防應急照明系統配置要點

1.3.3.1.應急照明和疏散系統設計方法

1．根據建筑的特點及防火分區分布情況，設置應急標志燈具及應急照明燈具（參考 1.3.1 的原

則設置，應急照明燈具的布置要求見 1.3.3.2）；

2．根據各類燈具的功率及數量計算每個防火分區或樓層的燈具總功率；燈具總功率計算公式：WZ = WD1×n + WD2×n+WD3×n+……+WDn×n。

其中，WZ:燈具的總功率；WD1……WDn：各類燈具單臺功率；n：單類燈具數量。 3．根據各個防火分區或樓層的燈具總功率及燈具供電要求確定分配電裝置的設置位置及數量，并確定配線類型及距離。

配置要求：

i. 分配電裝置的輸出功率應小于相應的額定輸出功率。

ii. 燈具 H-Bus 電纜長度符合 1.3.3.4 線纜要求中 4 的要求。

iii. 分配電裝置分別具有 2/4/8 路輸出，合理配置分配電裝置可管理最大建筑面積內的燈具可有效降低工程成本。

分配電裝置的輸出功率計算公式：WFO = WZ1 + WZ2 +……+ WZn 。

其中，WZ1.。。。。。n：分配電裝置的輸出為各區域燈具總功率； WFO：分配電裝置的輸出功率。

分配電裝置的輸入功率計算公式：WFI = WFO/0.82。

其中，WFI分配電裝置的輸入功率。

4. 根據所有分配電裝置的輸入功率之和確定應急電源的類型及數量。

配置要求：

i.每個應急電源的輸出功率不超過其標稱值的 90%。

ii. 應急電源輸出 AC220V 電纜的長度符合 1.3.3.4 線纜要求中 6 的要求。

應急電源輸出功率計算公式：W P = (WFI1 + WFI2 + ……+ WFIn )/0.95。

其中，WFI1.。。。。。n：分配電裝置的輸出為各區域燈具總功率； WP：消防應急燈具專用應急電源的輸出功率。

5. 確定應急照明控制器與分配電裝置、應急電源的 CAN 通訊線路。

配置要求：

i. CAN 總線線路應按照手拉手的總線拓?fù)浞绞竭B接。

ii. CAN 總線電纜的長度符合 1.3.3.4 線纜要求中 3 的要求。

1.3.3.2.現場照明電源斷電時自動啟動應急照明燈

如果某個區域的應急照明燈需要在這個區域的照明電源斷電時自動啟動，可通過設置相應區域的分配電裝置實現；此區域的現場照明電源接到相應區域的分配電裝置的監視 AC220V 輸入端子，并將分配電裝置主板上“AC220V IN”處的短路塊設置到“√”端。

可以實現此區域的照明電源斷電時分配電裝置點亮應急照明燈；照明電源恢復時分配電裝置熄滅應急照明燈。

1.3.3.3.線纜要求

1. 系統采用的聯網線、信號線、電源線均應采用阻燃耐火型線纜。

2. RS42285 信號電纜：應急照明控制器與 FAS 主機通訊，應采用截面積≥1.0mm2RVSP 線，傳輸距離最長不超過 1000m。

3. CAN 總線電纜：應急照明控制器、分配電裝置、應急電源間通訊，應采用截面積≥1.0mm2的RVSP 線，傳輸距離最長不超過 3000m；應急照明控制器具有 4 路 CAN 總線接口，每路 CAN 接口最多。

可配接 112 個節點（分配電裝置、應急電源）。

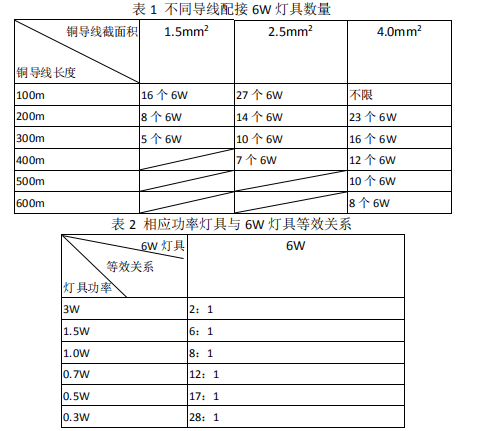

4. H-Bus 電纜：現場的應急標志燈具、應急照明燈具與分配電裝置通訊，應采用截面積≥2.5mm2

的 ZRRVS 線，各種分配電裝置每個支路線路長度和配接燈具數量應滿足下表要求。

5. 主電電源：應急照明控制器、應急電源的供電電源，應采用耐壓 750V 以上的三芯絕緣線，選用截面積 2.5～4.0mm2 的 RV 線。

6. 應急 AC220V 電纜：應急電源給分配電裝置供電，應采用耐壓 750V 以上的兩芯絕緣線，選用截面積 1.0～4.0mm2 的 RV 線,如電流過大，可使用多根線路并聯；參考以下公式計算線長。

計算公式：Lmax=35S/(ρ·I)。

其中，Lmax 為最大走線長度；

S：導線截面積，單位 mm2；

ρ：電阻率，單位 Ω•mm2/m，常溫下，銅線的電阻率取 0.018Ω•mm2/m 即可；

I：線路的負載電流，單位 A。

I = W P /190，W P：應急電源的輸出功率，單位 W。

7. 地面安裝或潮濕場所安裝時，燈具的供電線路和信號線路，均應選擇耐腐蝕的橡膠電纜，接線處應有防腐蝕和防潮處理。請注意：地埋燈具請使用防水膠帶進行防水處理，防水膠帶外還需

繞電工膠帶防止防水膠帶被破壞；防水膠帶規格：2mm×30mm×1.5m，每卷約可用于 20 支產品。

8. 設備接地線宜采用截面積≥4mm2 的銅導線，接地電阻應小于 4Ω。

9. 系統布線時應與動力電纜、高低壓配電電纜等不同電壓等級的電纜分開布置，不能布設在同一穿線管或線槽內。
