火災自動報警系統施工指導書（中）——部件安裝與資料整理篇

作者:海灣消防文章來源：http://www.njjjjd.com/ [大中小]

系統部件安裝

常規做法：

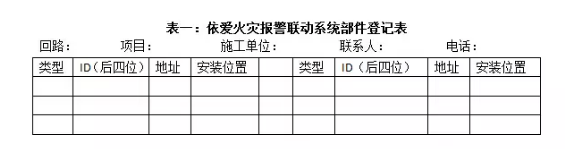

有編碼器時，在安裝部件時，先對部件進行地址編號，然后填寫在部件登記表中如表一。（同時把部件ID號的后四位記錄在表一的對應位置，這樣做的好處是：通過主機可以調整部件編號，不必再到現場去編號）

推薦做法：

先統計每一回路的部件數量，填寫好部件登記表，再一邊對部件編碼一邊進行部件安裝。部件編號時按照類型，地址號盡量連續。排號時要留有一定的空號以便增加個別設備。

溫馨提示：

編碼器的工地，就按照部件登記表的內容，邊填寫邊安裝（地址欄可以預留，最后分配好，通過主機編地址）。部件登記表見附表一。

資料登記

該項工作非常重要，資料登記有序、清晰將極大提高控制器編程和調試效率，同時方便后期的維保。

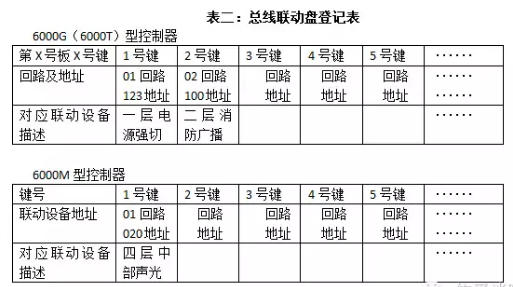

總線聯動盤信息登記

做法：

要求把通過總線聯動控制模塊(EI6041、EI6042、EI6043、EI6047)等實現聯動控制的設備記錄清楚，一般要求以下設備上總線控制盤：消防泵、噴淋泵、風機、電梯迫降、電源強切、消防廣播、應急照明、卷簾半降、卷簾全降等。風口、聲光等一般不上總線控制盤，但在總線聯動控制比較少時，也可上。

填寫說明：

1.第X板X號鍵為總線盤由上往下數第X塊板的X號鍵

2.回路及地址為對應鍵對應的模塊回路號、地址號

3.對應聯動設備描述為對應鍵對應回路號地址號對應的聯動設備描述，要求寫清為X層X(jué)區的XX設備（字?jǐn)?shù)控制在8個字內）

4.如果有多塊總線聯動盤，也如上填寫，寫明第幾塊，需通過聯動鍵盤聯動控制的全部寫全，見表二。

多線聯動盤信息登記

做法：

要求把通過多線聯動控制模塊(EI6046和EI6062)等實現聯動控制的設備記錄清楚，一般要求以下設備上多線控制盤：消防泵、噴淋泵、風機等。
見表三

填寫說明：

1.第幾板幾號鍵為多線盤由上往下數第幾塊板的幾號鍵

2.對應聯動設備描述為對應鍵對應的聯動設備描述，要求寫清為啥位置的啥設備（字?jǐn)?shù)控制在10個字內）

3.如果有多塊總線聯動盤，也如上填寫，寫明第幾塊，如需通過多線聯動控制的全部寫全。

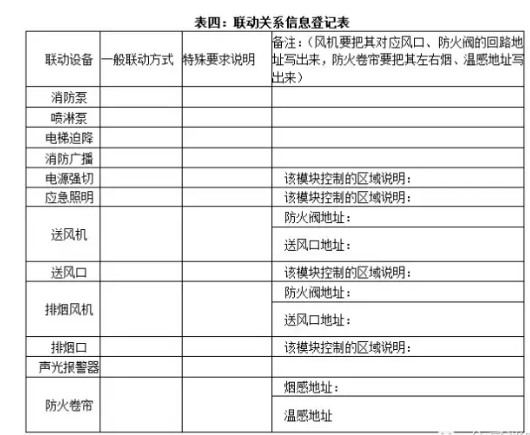

聯動關系信息登記

聯動關系簡要說明表，如有特殊要求寫明，請?jiān)趥渥?nèi)把要求內容填全。要把所有聯動控制設備一一羅列出來。
見表四
