海灣JT-GST001M點型可燃?xì)怏w報警探測器 家用天然氣吸頂

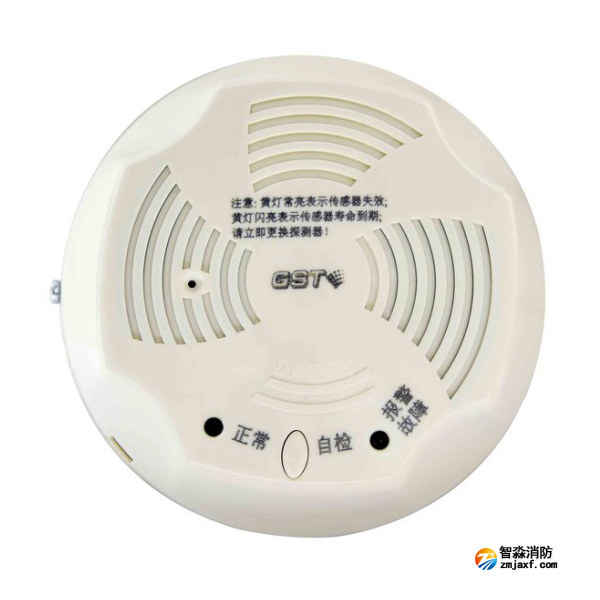

一、海灣JT-GST001M點型可燃?xì)怏w報警探測器概述

       海灣JT-GST001M點型可燃?xì)怏w報警探測器可替代海灣消防原GST-BT001M型號。

       海灣JT-GST001M可用于家庭、賓館、公寓等存在可燃?xì)怏w的場所進行安全監控，檢測氣體為天然氣（CH4甲烷），為吸頂安裝方式。

二、海灣JT-GST001M點型可燃?xì)怏w報警探測器技術參數

電源電壓：DC24V 無極性 允許范圍：DC16V~DC28V

總線電壓：總線24V 無極性 允許范圍：16V～28V

電源功耗 ：

正常監視功耗≤0.5W

報警狀態功耗≤1W

總線電流：

監視電流≤1mA

報警電流≤2mA

輸出容量：一組無源常開輸出觸點，容量3A 30VDC/1A 125VAC

探測氣體濃度：甲烷（天然氣） 10%LEL

量程：0-20%LEL

響應時間：≤30s

指示燈

正常監視指示燈：綠色；預熱狀態，電源指示燈閃亮；正常監視狀態，綠燈常亮。

報警、故障指示燈：為雙色指示燈，報警狀態為紅色指示燈閃亮，故障狀態黃色指示燈常亮，傳感器壽命到期時黃色指示燈閃亮。

蜂鳴器：報警時，蜂鳴器每秒鳴叫約2次；報故障時蜂鳴器約每10秒鳴叫一次

自檢鍵：按自檢鍵，則指示燈循環閃亮一次，并伴有蜂鳴器三聲提示，

自檢后10s，常開輸出觸點閉合，5s后斷開

傳感器壽命： 累計工作時間滿5年

報警歷史信息記錄

探測器報警記錄：200條

探測器報警恢復記錄：200條

探測器故障記錄：100條

探測器故障恢復記錄：100條

探測器掉電記錄：100條

探測器上電記錄：100條

氣體傳感器失效記錄：1條

使用環境溫度：-10℃~ +55℃

相對濕度：≤95%，不凝露

外形尺寸：Φ108mm×55mm

外殼防護等級：IP30

殼體材料和顏色：ABS，象牙白

重量 約： 180g

安裝孔距：60mm

執行標準：GB 15322.2-2019

三、海灣JT-GST001M點型可燃?xì)怏w報警探測器安裝位置

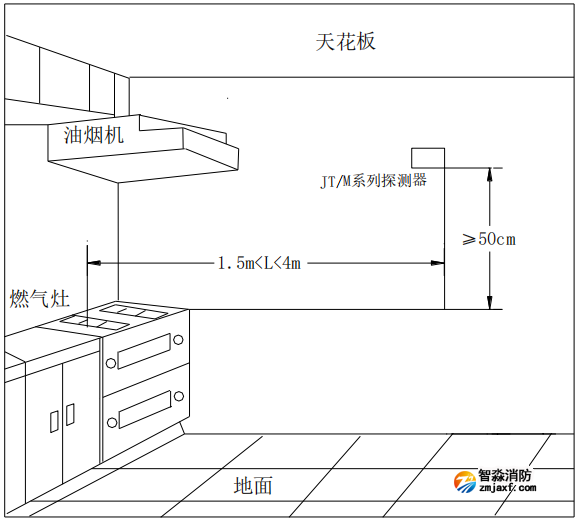

探測器的安裝位置（如下圖）應根據所使用的燃?xì)饧霸罹叩奈恢玫葘?shí)際情況具體分析決定，但要遵循以下原則：

（1）探測器應與灶具安裝在同一房間內；

（2）對于壁掛安裝的探測器，JT/M系列探測器安裝位置與燃?xì)庠椿蛟罹叩拇怪本嚯x應大于等于50cm（因?yàn)樘烊粴夂腿斯っ簹獗容^輕，在空氣中會向上浮動，首先在房間上方聚集）。

（3）探測器安裝位置應距燃?xì)庠椿蛟罹?.5m至4m之間。

四、海灣JT-GST001M點型可燃?xì)怏w報警探測器接線端子說明

其中：

　　D1、D2：電源線，無極性；

　　Z1、Z2：總線，無極性；

　　K1、K2：常開無源輸出觸點，在報警時觸點閉合。

五、海灣JT-GST001M點型可燃?xì)怏w報警探測器操作使用

　　1.線路連接好后經檢查無誤，接通電源，蜂鳴器鳴響一聲后綠色指示燈開始閃亮，探測器預熱約4min后進入正常監控狀態。正常工作時，綠燈常亮。

　　2.報警：當空氣中的可燃?xì)怏w濃度超過報警設定值時，探測器會發出較急促的“嘀、嘀”的聲音信號，報警指示燈（紅色）閃亮，同時K1、K2閉合。當可燃?xì)怏w濃度達到報警設定的濃度以下時，探測器會自動解除報警聲光信號，K1、K2自動斷開。

　　3.報警處理：當探測器報警時，立即打開窗戶使室內空氣流通，熄滅所有火源，不要制造火源，避免開關各種電器，檢查氣體泄露原因，并及時請專業人員修理。

　　4.傳感器使用壽命到期：探測器工作的同時會對傳感器的使用時間進行計時，當累計使用時間達到5年的壽命時，探測器將會提醒用戶傳感器壽命到期，此時黃色指示燈閃亮，同時與探測器配接的可燃?xì)怏w報警控制器也會有相應傳感器到期的提醒。雖然傳感器壽命到期后，探測器仍然具有報警功能，但建議用戶必須盡快對探測器進行更換。

　　5.報警測試方法：海灣JT-GST001M型號探測器可用打火機對其進行測試，測試時打火機距離探測器應大于10cm；禁止用打火機近距離對探測器進行測試。
