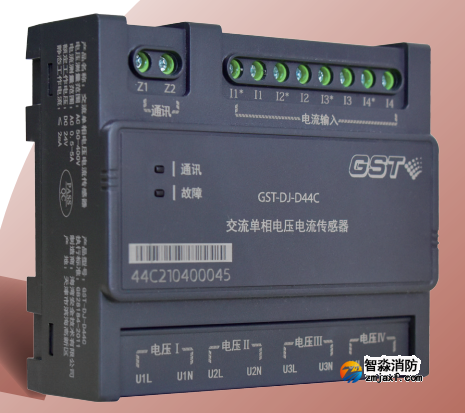

海灣GST-DJ-D44C交流單相電壓電流傳感器（四路電壓、四路電流）

一、海灣GST-DJ-D44C交流單相電壓電流傳感器（四路電壓、四路電流）功能特點

        海灣GST-DJ-D44C交流單相電壓電流傳感器能夠同時采集被監測設備電源的四路電壓、四路電流值，也可以根據實際需要只采集某一路或某幾路被監測設備電源的電壓、電流值，并通過總線通訊上傳到監控器，監控器可以指示電源故障類型，并發出聲光故障信號。

二、海灣GST-DJ-D44C交流單相電壓電流傳感器（四路電壓、四路電流）技術參數：

● 額定工作電壓： DC 24V

● 工作電壓范圍： DC 12V-28V

● 靜態功耗：≤2mA

● 電壓輸入范圍： AC 50-400V

● 電流輸入范圍： AC 0.5A-5A

● 測量精度：3%

● 通訊：二總線通訊協議

● 有效通訊距離：1500m

● 編碼方式：通過專用編碼器設定

● 安裝方式：導軌式安裝 　　

● 工作溫度范圍：- 10°C～50°C

● 儲存溫度范圍：- 45°C～85°C

● 相對濕度、溫度：20°C以下濕度90%不結露

● 防護等級：IP30

● 產品符合：GB28184-2011

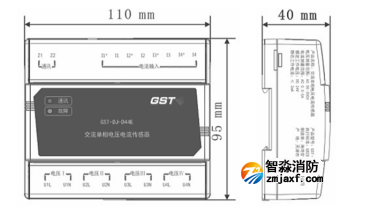

三、海灣GST-DJ-D44C交流單相電壓電流傳感器（四路電壓、四路電流）外形及尺寸：

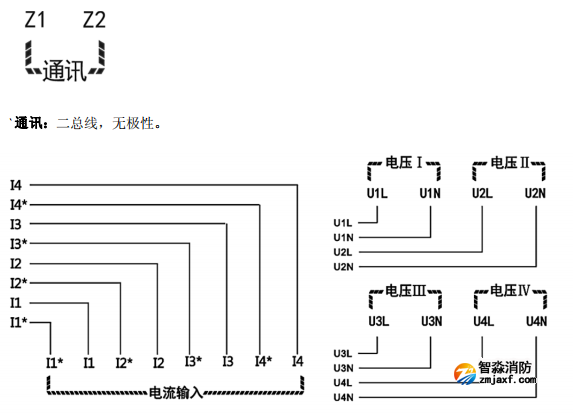

四、海灣GST-DJ-D44C交流單相電壓電流傳感器（四路電壓、四路電流）安裝接線端子說明：

監測電壓輸入: U1-4:獨立的 4 路交流單相電壓輸入；并接在被監測電壓上，L：電壓 L 線，N：電壓 N 線。

監測電流輸入: I1-4:獨立的 4 路交流單相電流輸入；串接在被監測電路中。
